| 产品特性：*** | 是否进口：否 | 加工定制：否 |
| 品牌：日本东和 | 型号：FBBC1C1 | 测量范围：100 |
| 分辨率：1 |

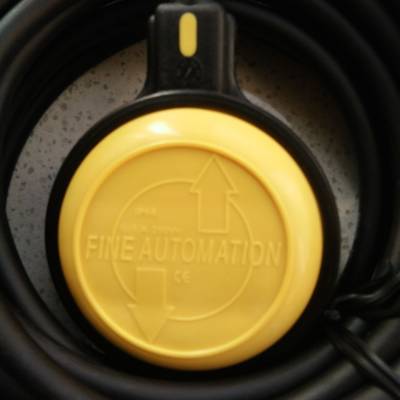

日本东和TOWA电缆浮球液位开关FBBC1C1
FBBC1C1电缆浮球液位开关
日本东和TOWA,东和TOWA液位,浮球液位计,电缆浮球液位计,电缆浮球,浮球开关,
重锤：FAPW03,FAPW05,FASW
基本参数
浮球材质：P.P,SUS304
节点容量：10A/250VAC(PP),2A/250VAC(SUS304)
节点型式：1A,1B或1AB(PP),SPDT(SUS304)
电缆规格：橡胶线及PVC线材（PP）,硅胶线0.75mm?×3C（SUS304）
适用温度：橡胶线-10℃~80℃，PVC线0℃-60℃，硅胶线0-170℃
适用比重：>0.6g/cm?(PP),>0.5 g/cm?(SUS304)
工作原理
浮球开关是利用微动开关货水银开关做接点元件,当液位上升接触到浮球时,浮球会随水位上升做角度变化,当浮球上仰仰角与水平面超过28°(PP)或10°(SUS304)时,开关处会有ON或OFF的接点信号输出.
结构形式
详细见尺寸图.
配线及接点说明
1. 接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点.
2. 浮球接点分为三种形式(A表示常开点,B表示常闭点C表示公共点)
1.1A:表示液位高于浮球时A-C接点接通
2.1B:表示液位低于浮球时B-C接点接通
3.1AB:表示液位低于浮球时A-C接点断开,B-C接点接通.液位高于浮球时则A-C接点接通,B-C接点断开.
